mtk64ebt (Rev.3) 本体基板キット

mtk64ebt Rev.3 本体基板キット

mtk64ebt本体基板をご購入いただき、ご自身でキーボードケースを3Dプリントして組み立てる自作キーボードキットです。

本体基板とトラックボールセンサー基板にははんだ付けが必要な部品が全て実装済みです。

組み立て手順、同梱品、必要部品などはこちらをご覧ください。
mtk64ebt Rev.3 本体基板キットビルドガイド（YouTube）

キーボードケースは3Dプリント用データをダウンロードしてご自身でプリントしてください。
https://github.com/mentako-ya/mtk64ebt/tree/main/casedata/rev3

詳細は https://github.com/mentako-ya/mtk64ebt をご覧ください

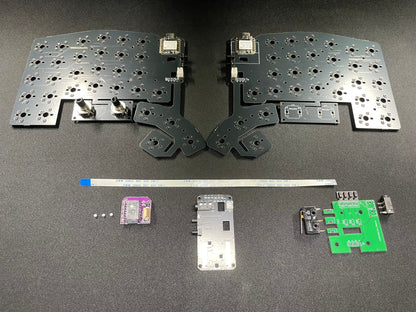

同梱部品

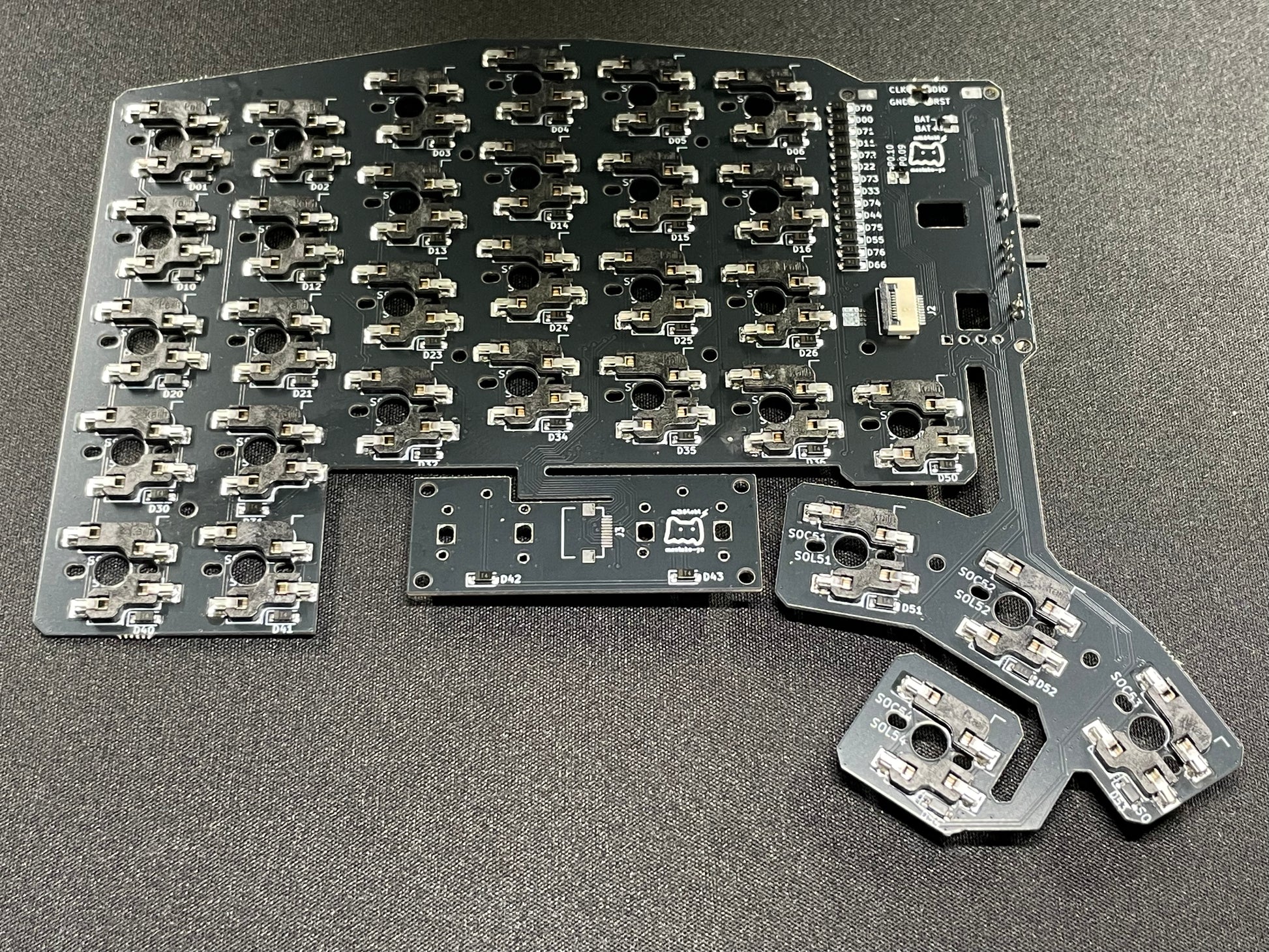

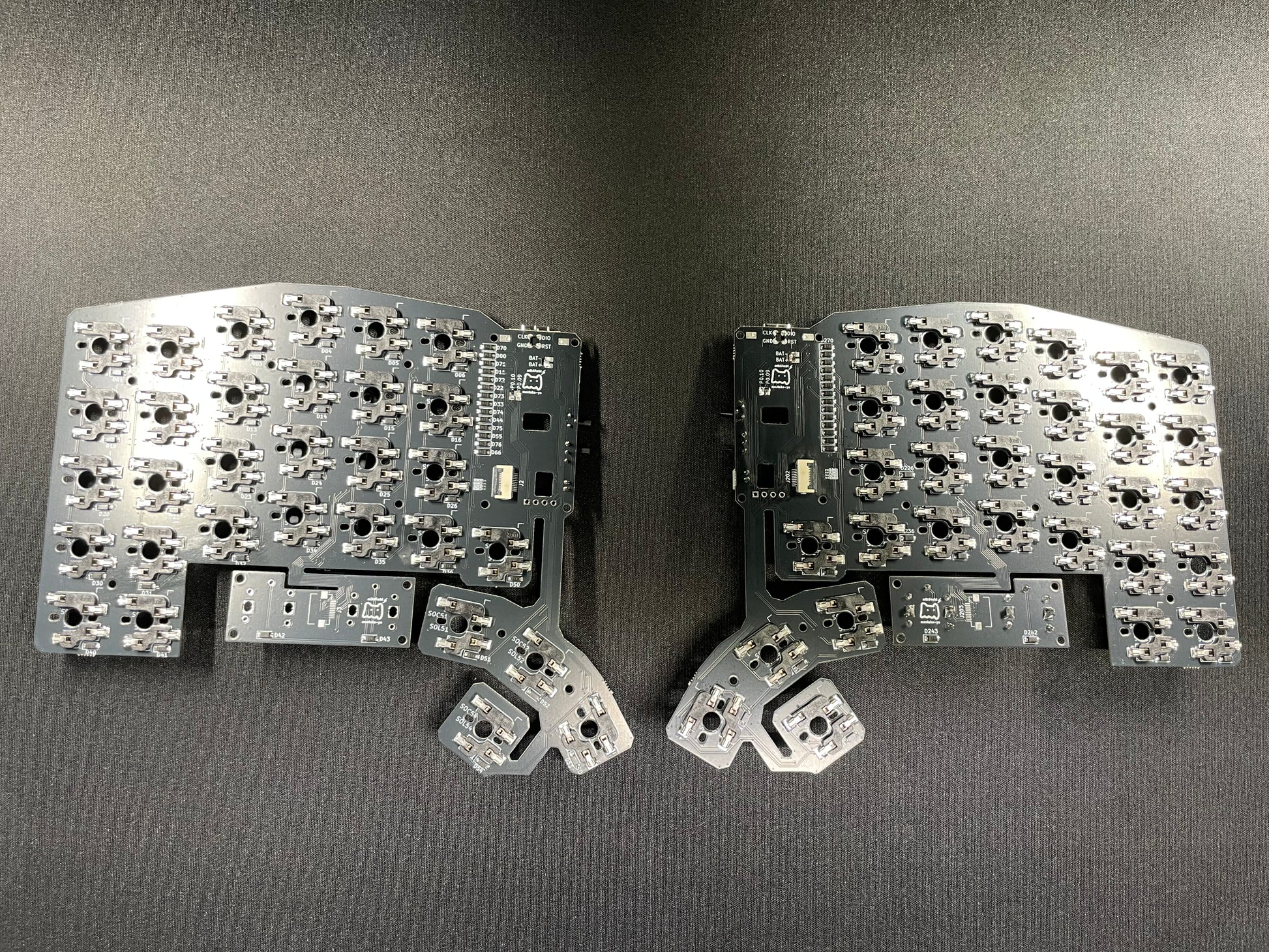

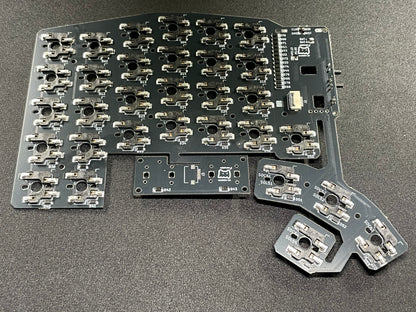

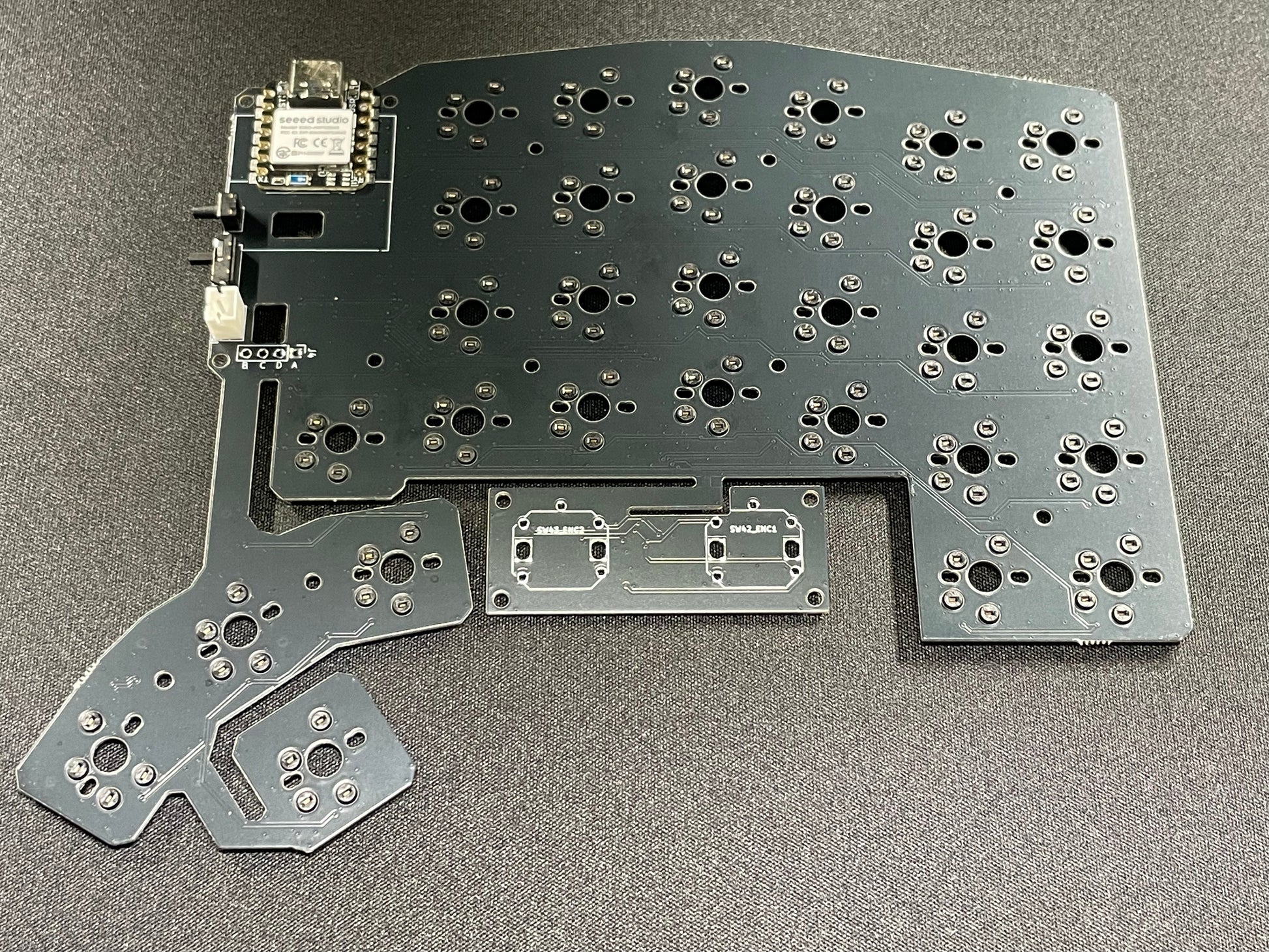

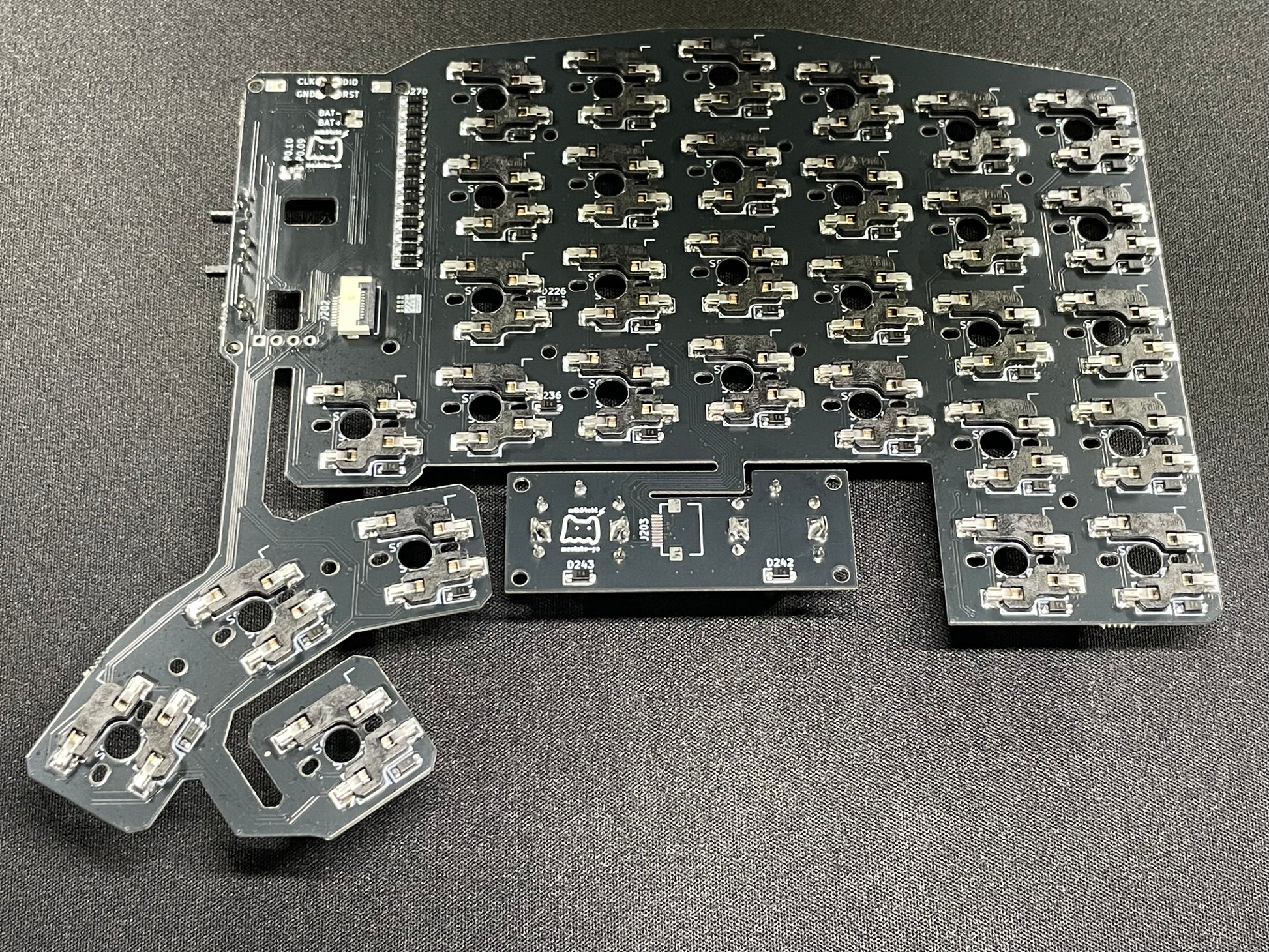

mtk64ebt Rev.3 本体基板：左右各１セット

　部品実装済み
　　Xiao BLE
　　リセットスイッチ
　　バッテリースイッチ
　　バッテリー端子
　　トラックボールセンサー接続コネクター

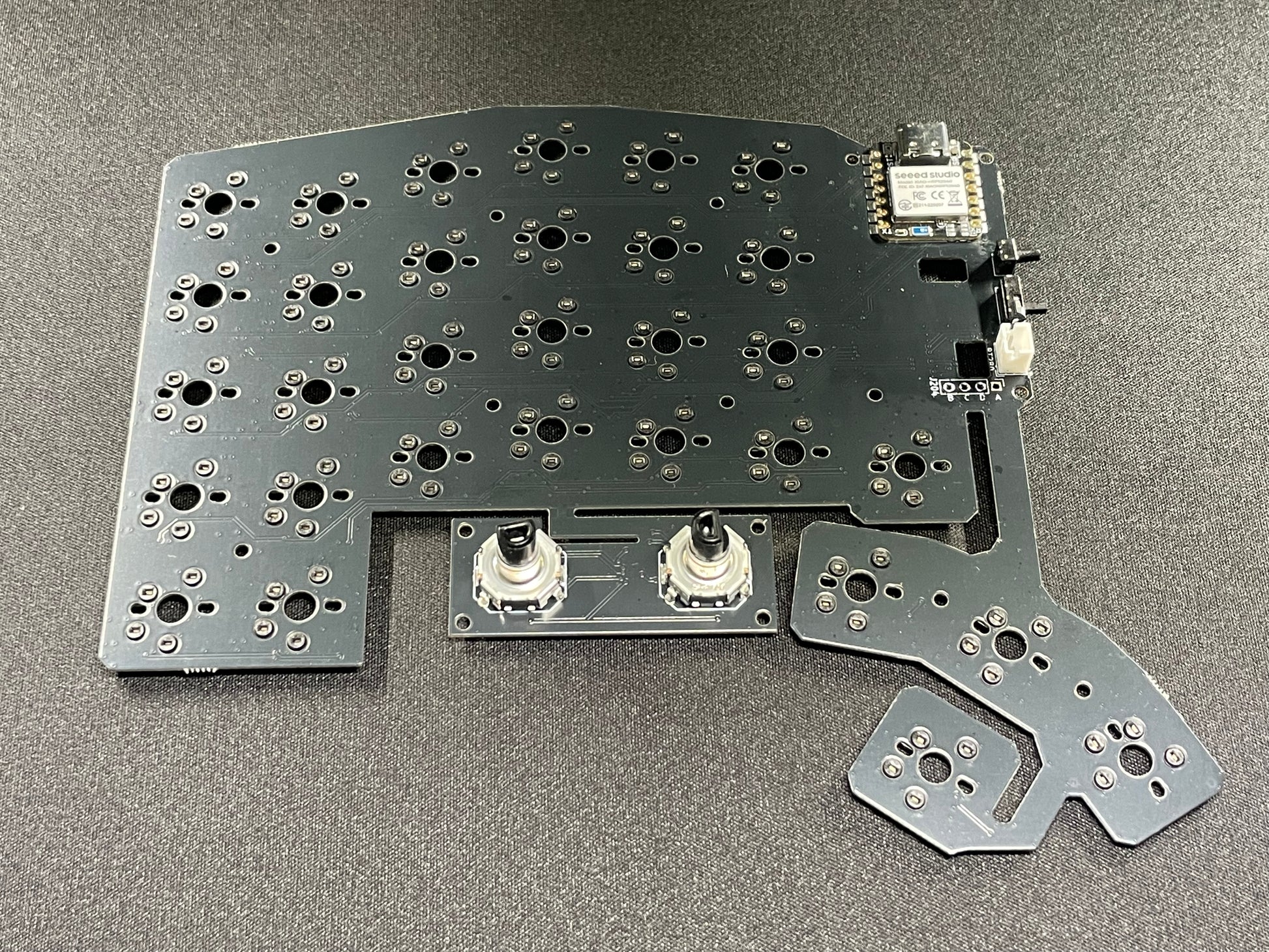

　　ロータリーエンコーダー(左手２個）　
　　キーソケットMX互 全キー
　　キーソケットロープロファイル 全キー
　　ダイオード

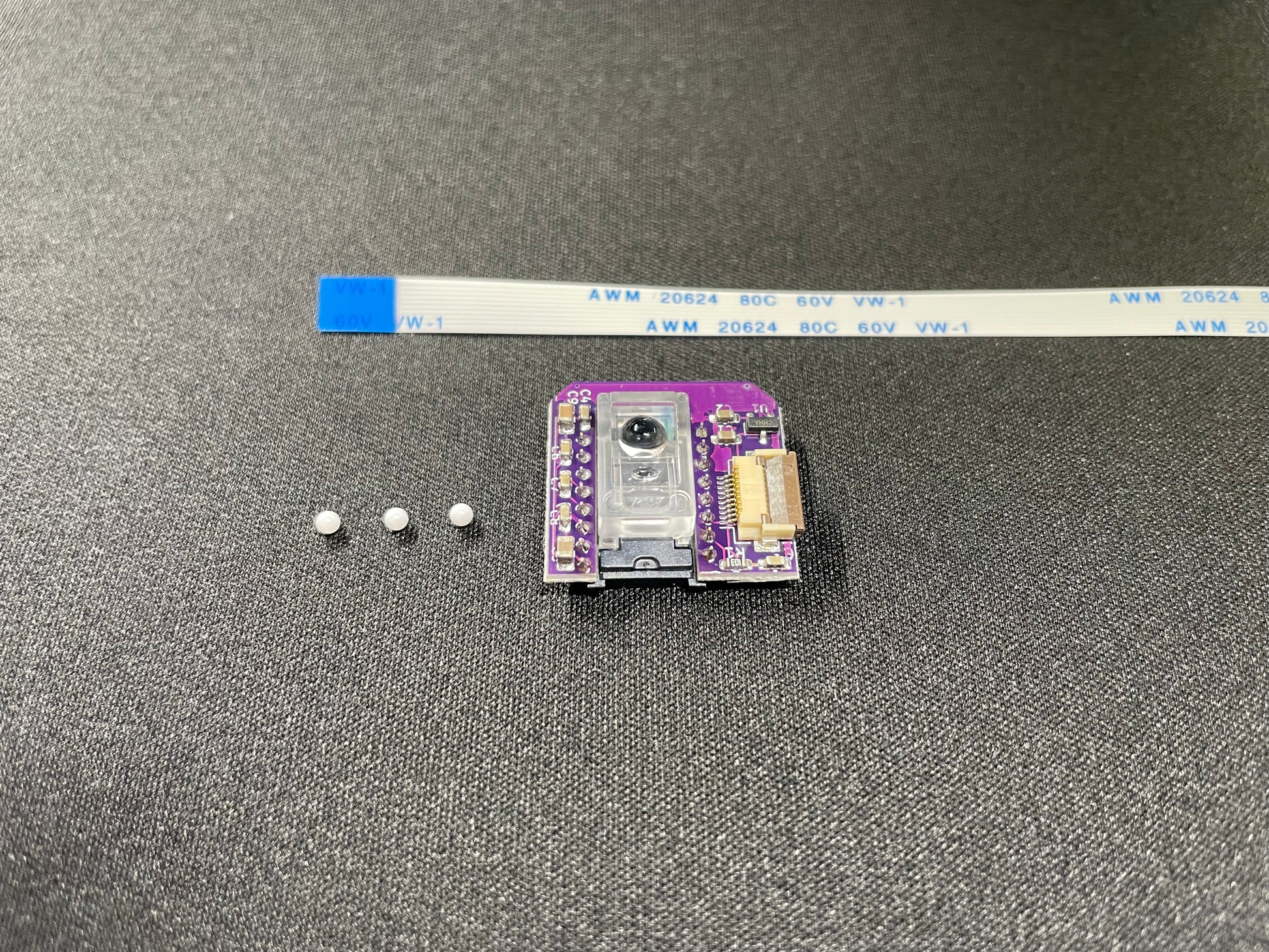

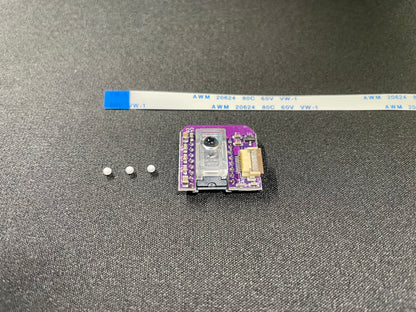

トラックボールセンサー基板：1セット

　部品実装済み
　　PMW3610センサー
　　LM18-LSIレンズ
　　コンデンサー、レジスター

FFCケーブル：1本

　トラックボールセンサー接続用

トラックボール支持球：3個

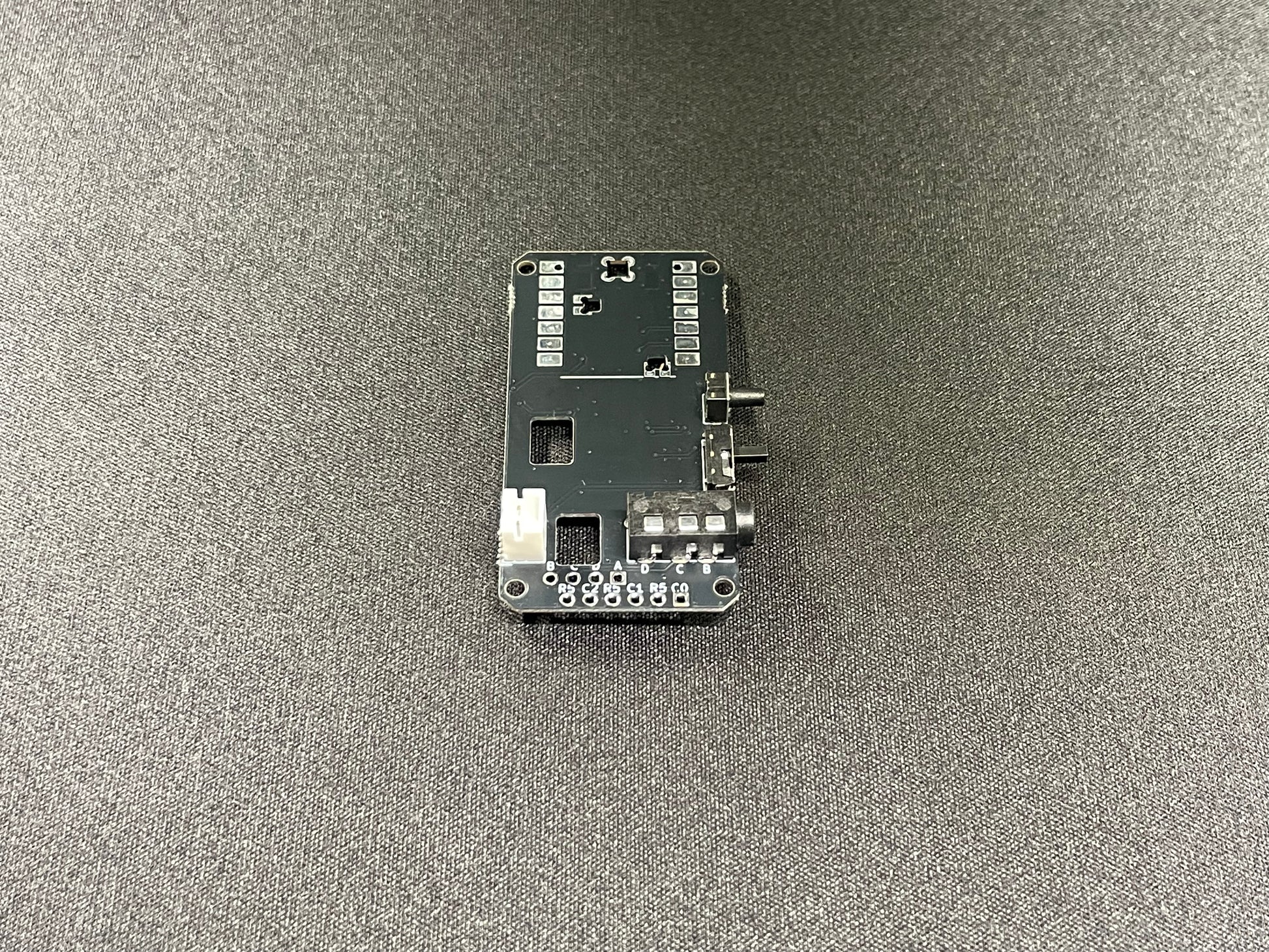

フットスイッチ無線化モジュール基板：1セット

　部品一部実装済み※
　　リセットスイッチ
　　バッテリースイッチ
　　バッテリー端子
　　TRRSソケット
　　トラックボールセンサー接続コネクター
　　ダイオード　

　※ XiaoBLEは未実装です

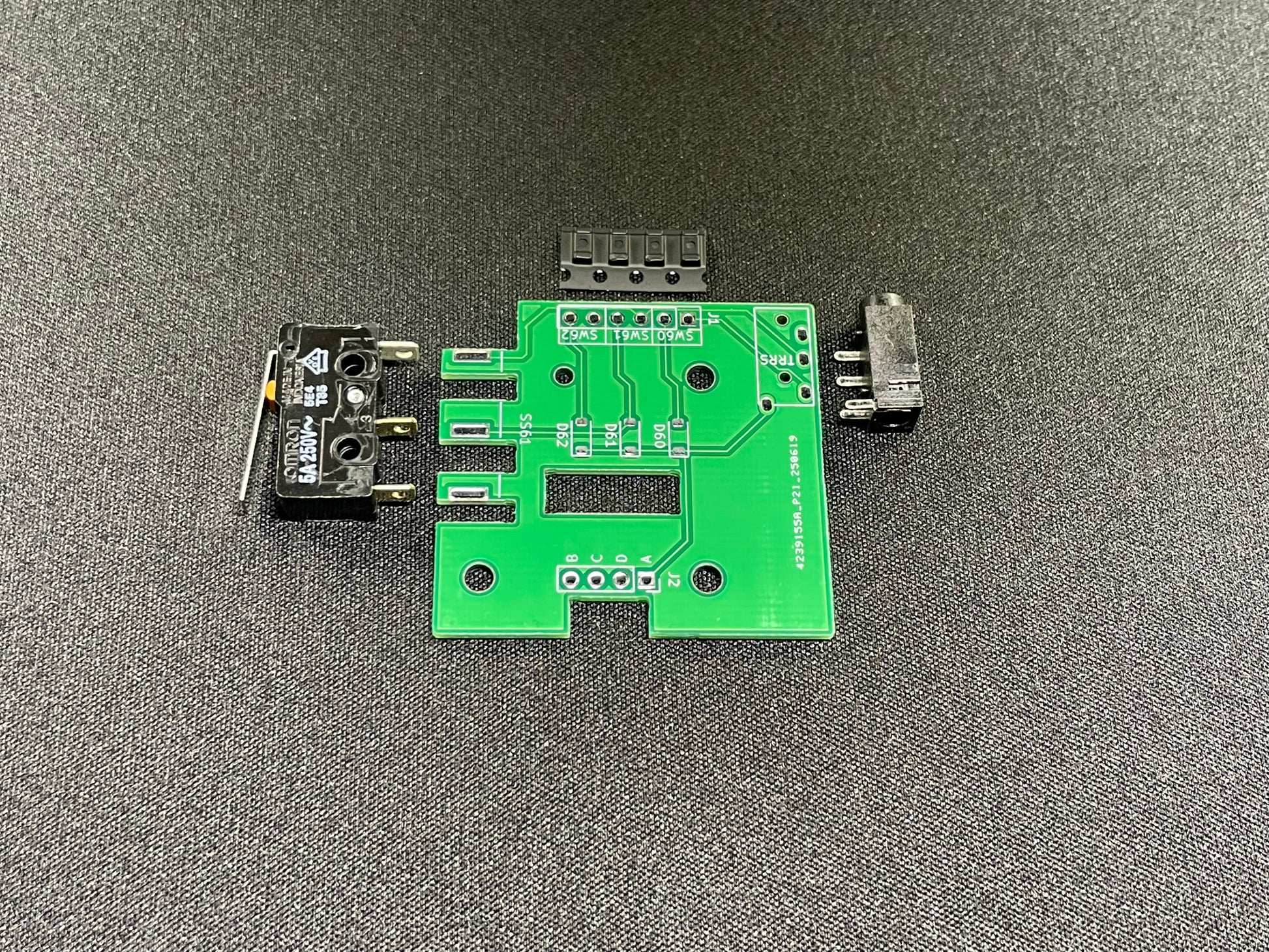

フットスイッチ拡張基板

　部品付属※
　　接触スイッチ
　　TRRSソケット
　　ダイオード

　※フットスイッチ拡張基盤ははんだ付けが必要です

ご用意いただく部品

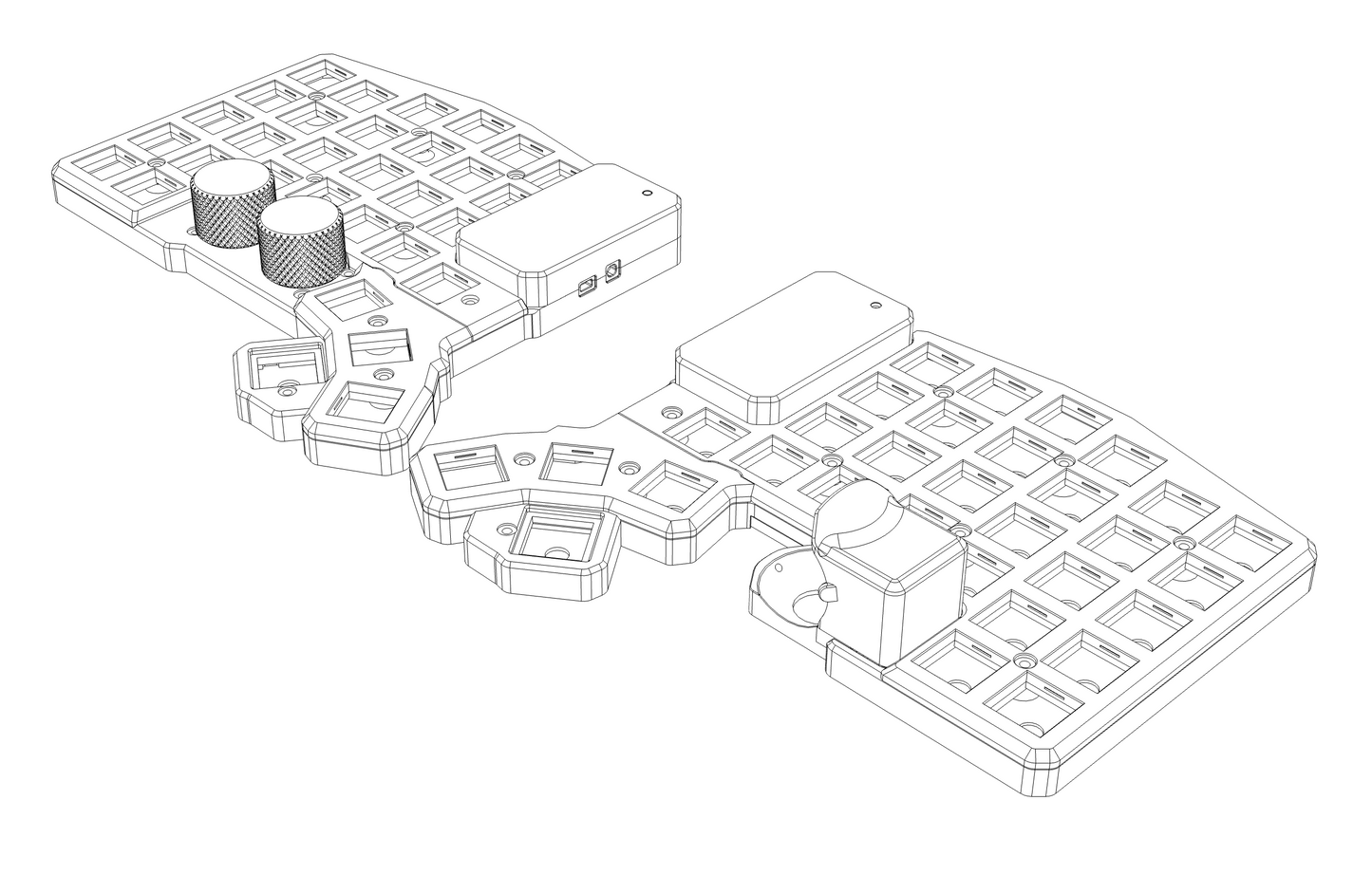

mtk64ebt Rev.3 ケース

　3Dプリント用データをダウンロードしてご自身でプリントしてください。
　https://github.com/mentako-ya/mtk64ebt/tree/main/casedata/rev3

ケース用ネジ

　M2 10~12mm：15本
　M2 8mm ：25本
　M2 6mm：25本
　ヒロスギ 6角穴付きステンレスボルト
　AliExpress フラットウェーハヘッド 50個
　AliExpress 黒 フラット六角キャップヘッド 50個

Li-poバッテリー：2個

　AliExpress リチウムポリマーバッテリー 902030 PH2.0プラグ付き

必要に応じてご用意いただく部品（オプション）

ドングルを使用する場合

Seeed Studio XIAO nRF52840：１個

ドングルにOLEDを追加する場合

AliExpress 0.96インチ128x64ドットOLED
秋月電子 0.96インチ 128×64ドットOLED

ベアリング仕様トラックボールケースを使用する場合

ベアリング : ミネベアミスミ DDL-415ZZ：3個
ネジ : M1.4-0.3 6mm ：3本

フットスイッチ無線化モジュールを使用する場合

Seeed Studio XIAO nRF52840：１個

リチウムポリマーバッテリー 902030 PH2.0プラグ付き：１個

フットスイッチ無線化モジュールの組み立ては、こちらの動画をご参照ください。

!!!注意事項!!!

バッテリー駆動用にリチウムポリマーバッテリーを使用します。
バッテリーの取り扱いを誤った場合や、製造上の不具合により、破裂や発火の恐れがあります。
バッテリーは使用者の責任において使用してください。

• バッテリー取り付けの際は電極が基盤側のシルクプリントと一致していることを確認して取り付けてください
• バッテリー駆動時および、充電時は本体側面のバッテリー駆動用スイッチをONにしてください。
• バッテリー不使用時はバッテリー駆動用スイッチをOFFにしてください。
• 充電中は、発火・破裂しても被害のない場所を選定し、周囲に延焼するものを置かないようにして下さい。また充電中はその場を離れ ることなく常に Li-Po の充電状態を監視して下さい。
• バッテリーの取り扱いや製造上の不具合について懸念がある場合や、ご自身の責任で使用できない場合、キーボードからバッテリーを取り外してご使用ください。
  USB端子からの給電のみでキーボードを使用できます。

バッテリー、本体基板、その他構成部品を含め、本品による事故および不利益損害についての一切の責任は使用者にあり、当方が責任を持つものではありません。

保証について

本商品は自作キーボードキットの半完成品です。
組み立てに失敗した場合や使用中に発生した不具合などについて、保証はありません。
初期不良については、商品到着後１週間以内にご連絡ください。

基板の仕上がりなど、一点ごとに異なります。
メーカー製のキーボードのような完全な製品ではありませんのでご承知ください。
