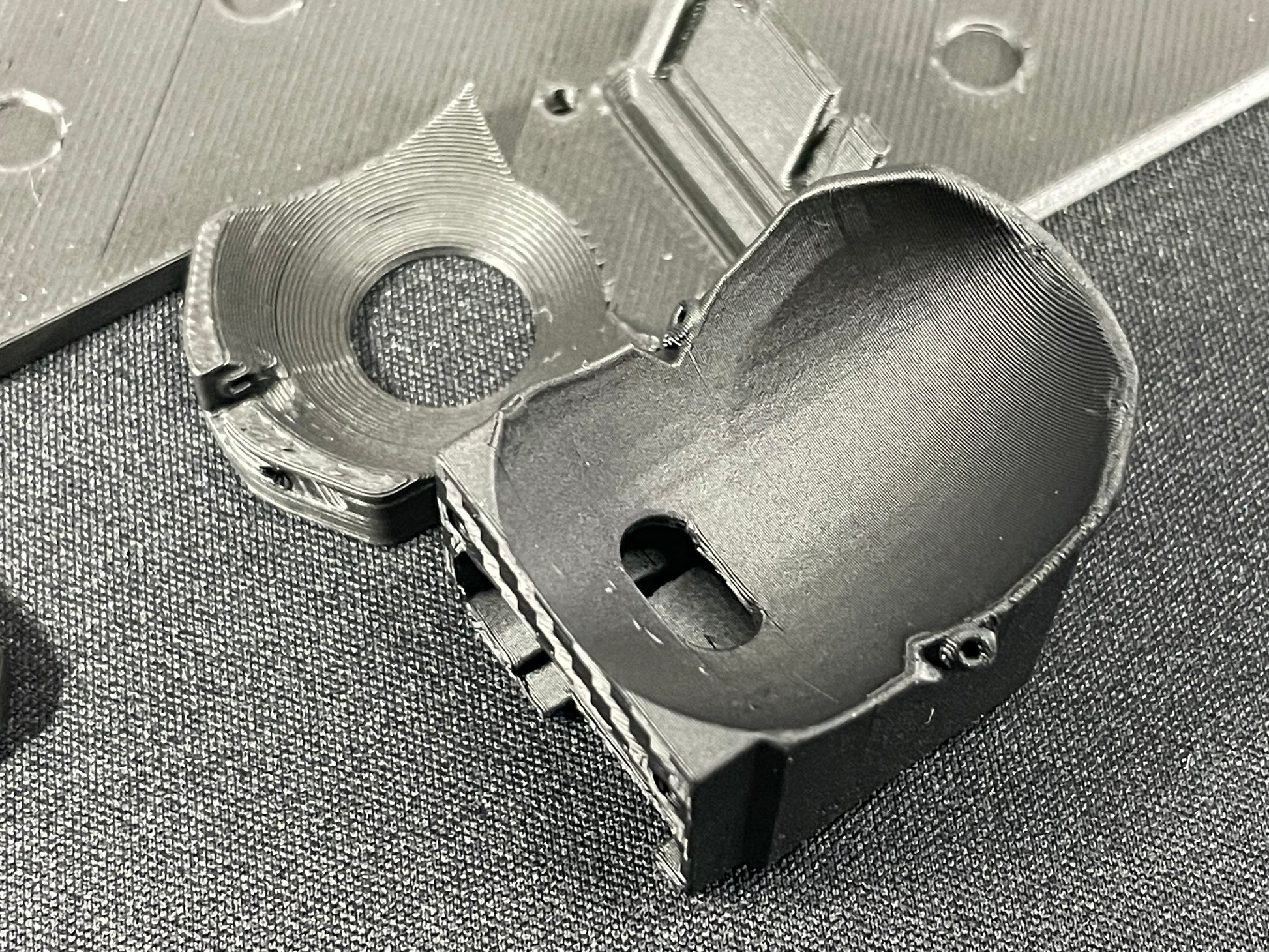

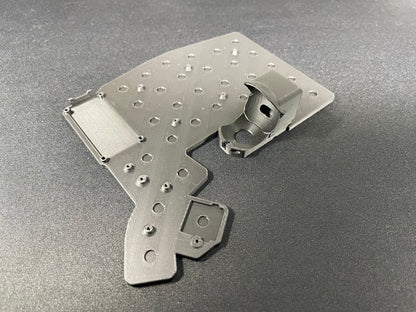

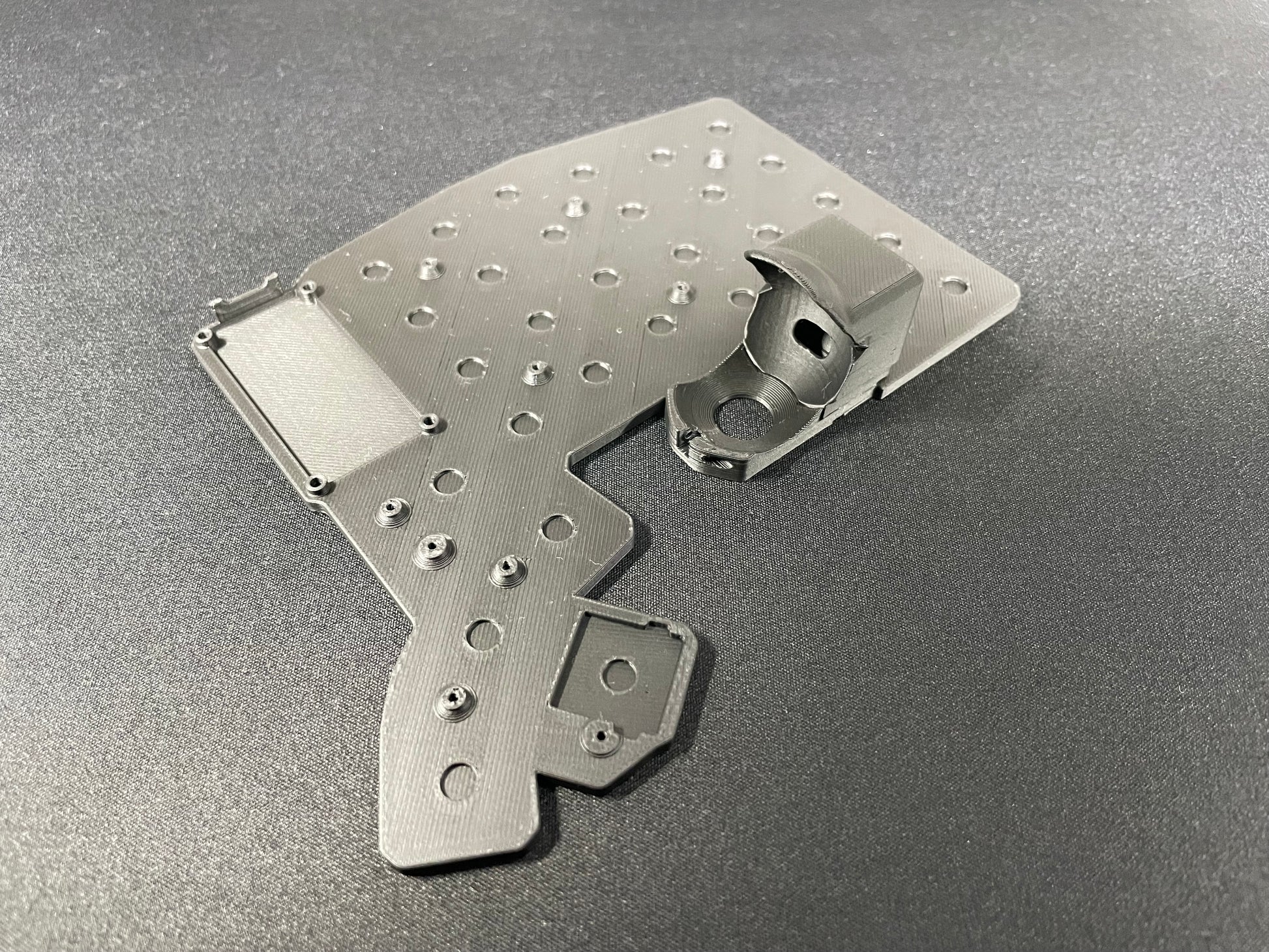

mtk64ebt (Rev.3) ベアリング仕様トラックボールケース

ご自身でご用意いただく部品

ベアリング：ミネベアミスミDDL-415ZZ
より安価なベアリングも使用できますが、静音性・スムーズさが違います

ベアリング取り付けネジ：1.4M-0.3 6mm

交換方法

1. トッププレート、ボトムプレート、トラックボールケースのネジをT5ドライバーで全て取り外してください。

2. 上部トラックボールケースからセンサーを取り出してください。
センサーはFFCケーブルで接続されているので引っ張らないでください。

3. ボトムケースをトップケースから垂直に取り外してください。
本のようにボトムケースとトップケースを開くと、Type-c端子付近のケースが破損します

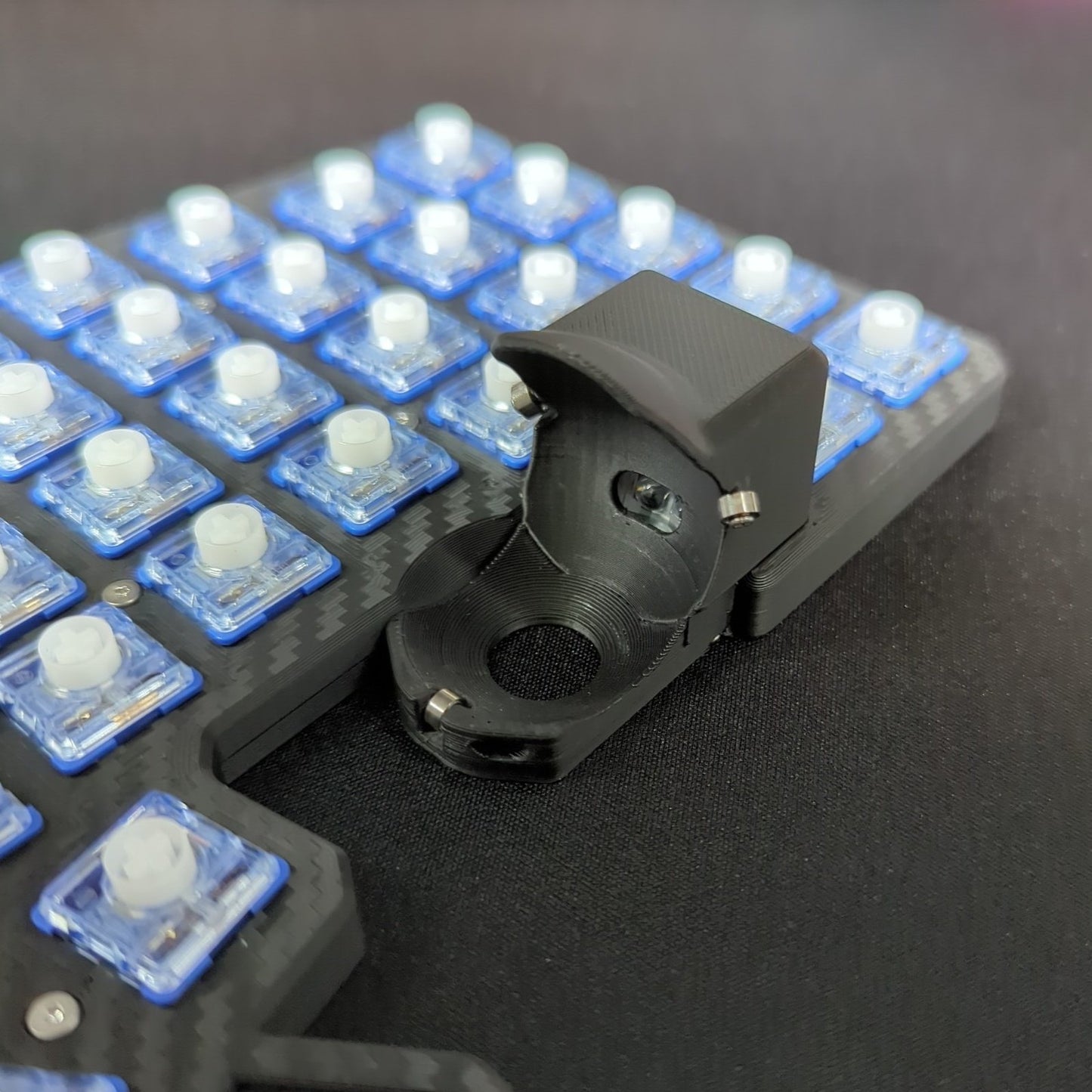

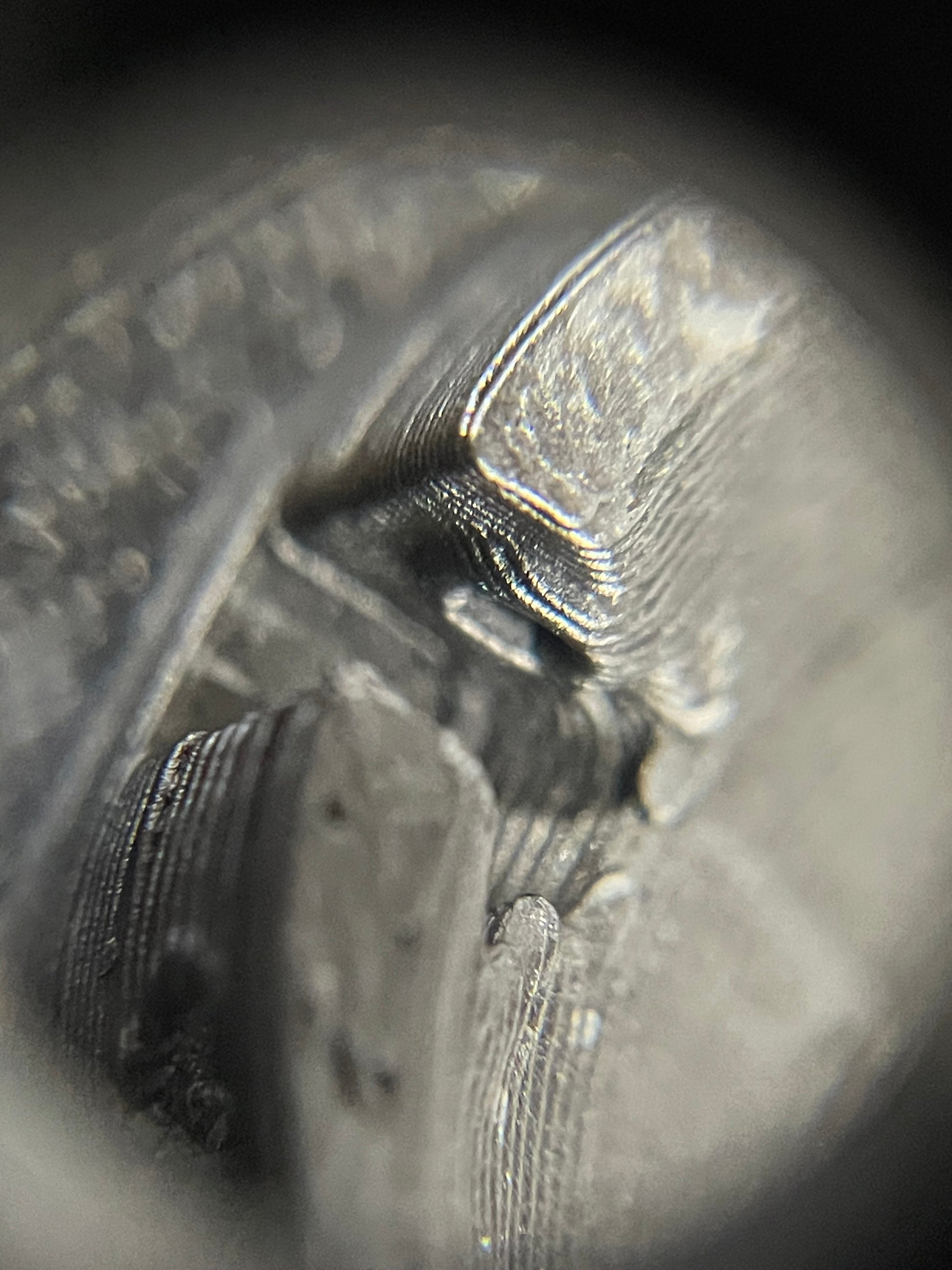

4. トラックボールケースベアリングを取り付け、ベアリング単体でスムースに回転することを確認してください。スムーズに回転しない場合、ベアリング取り付け部分のバリ取りを行ってください。

5. ケースを元通り組み合わせてください。

6. ネジを元通りに取り付けてください。
ネジは場所ごとに長さが決まっています。

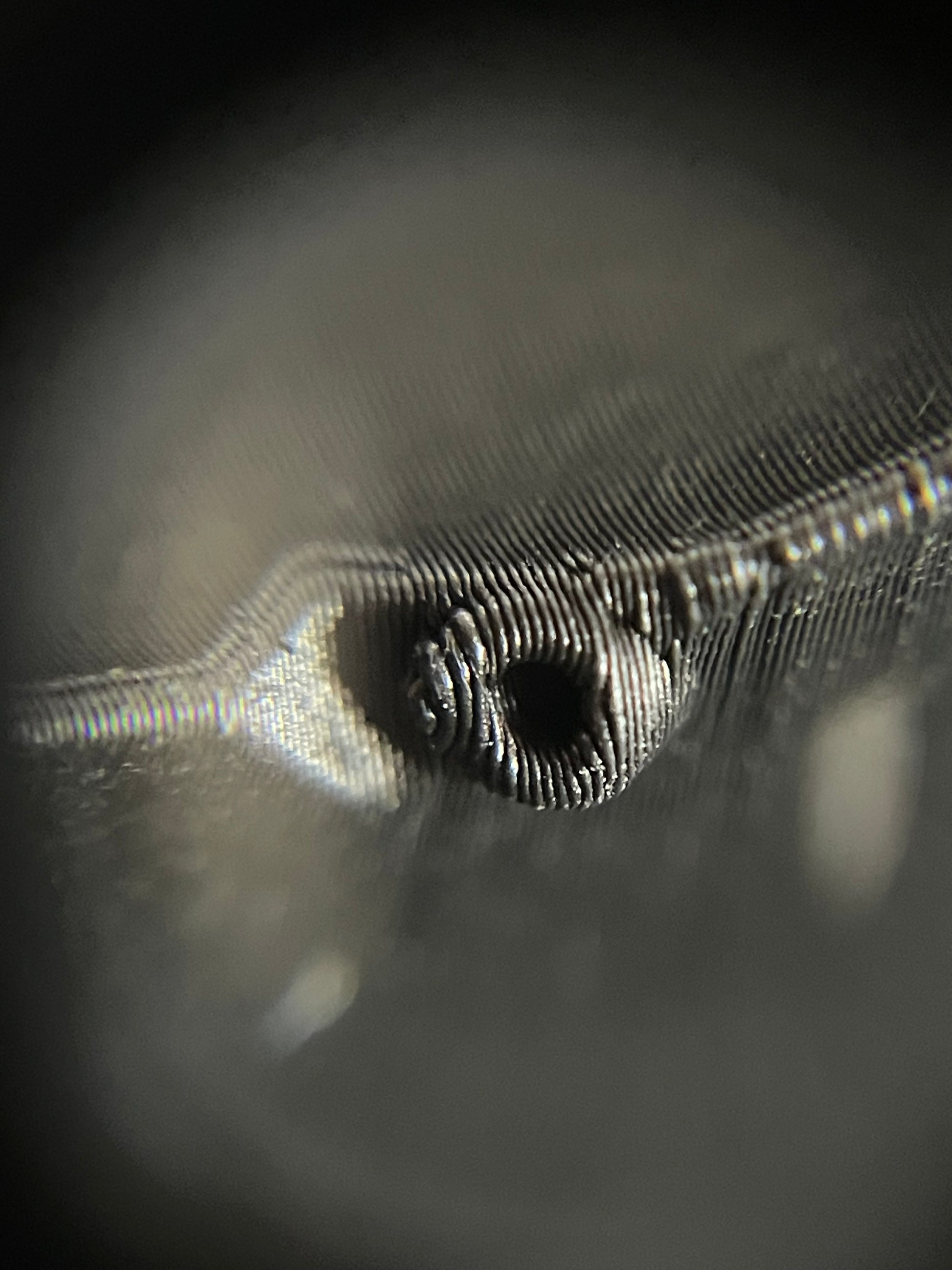

ネジ穴はケースと同素材で非常に舐めやすいので締め込まないでください。

7. トラックボールが正常に動作することを確認してください。

ケースとボールが干渉する場合は、ケースをヤスリやリューターなどで加工してください。

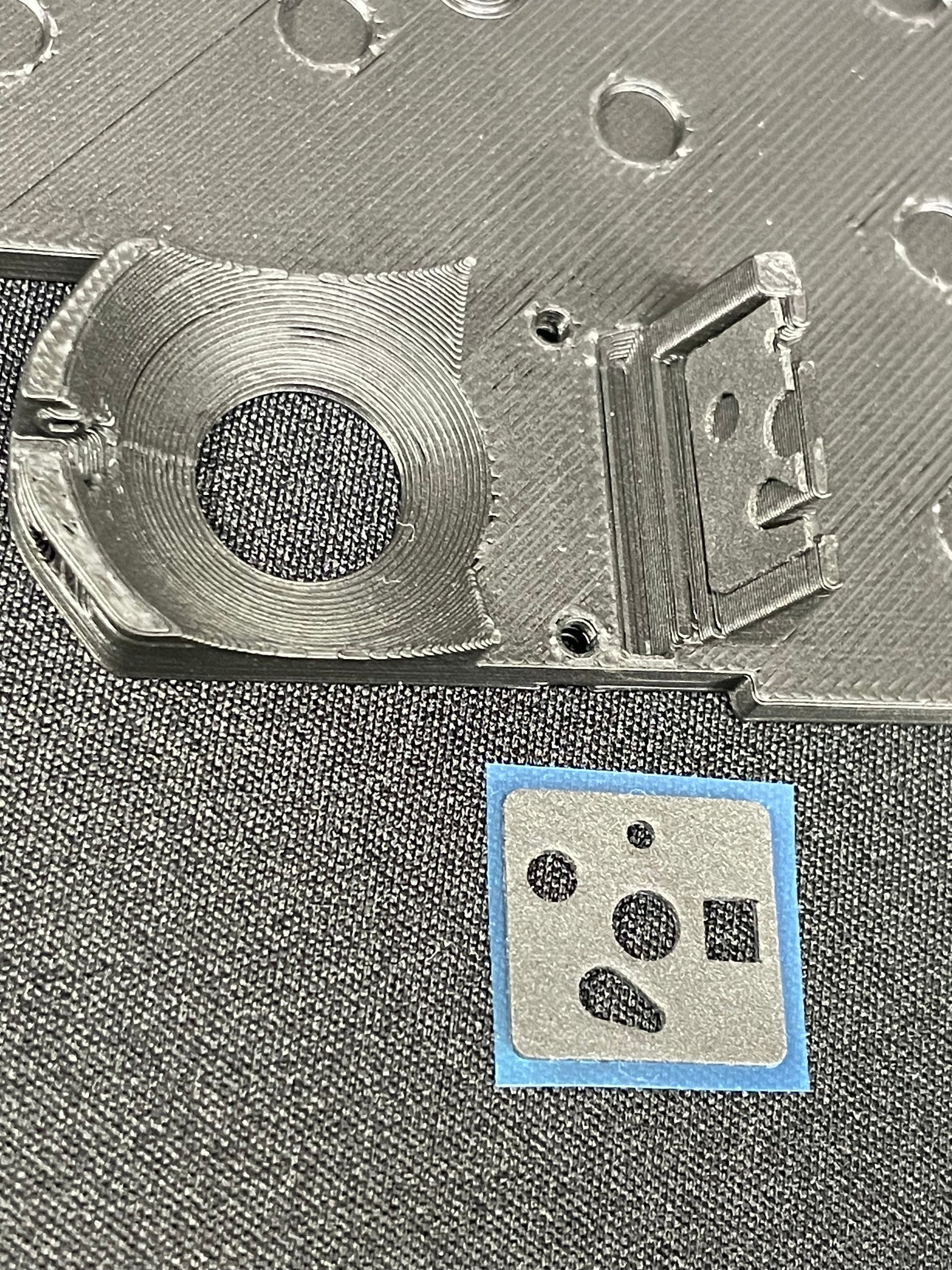

トラックボールセンサーがスムーズに動作を読み取れない場合、センサーの取り付け位置をポロンシートなどで調整してください。

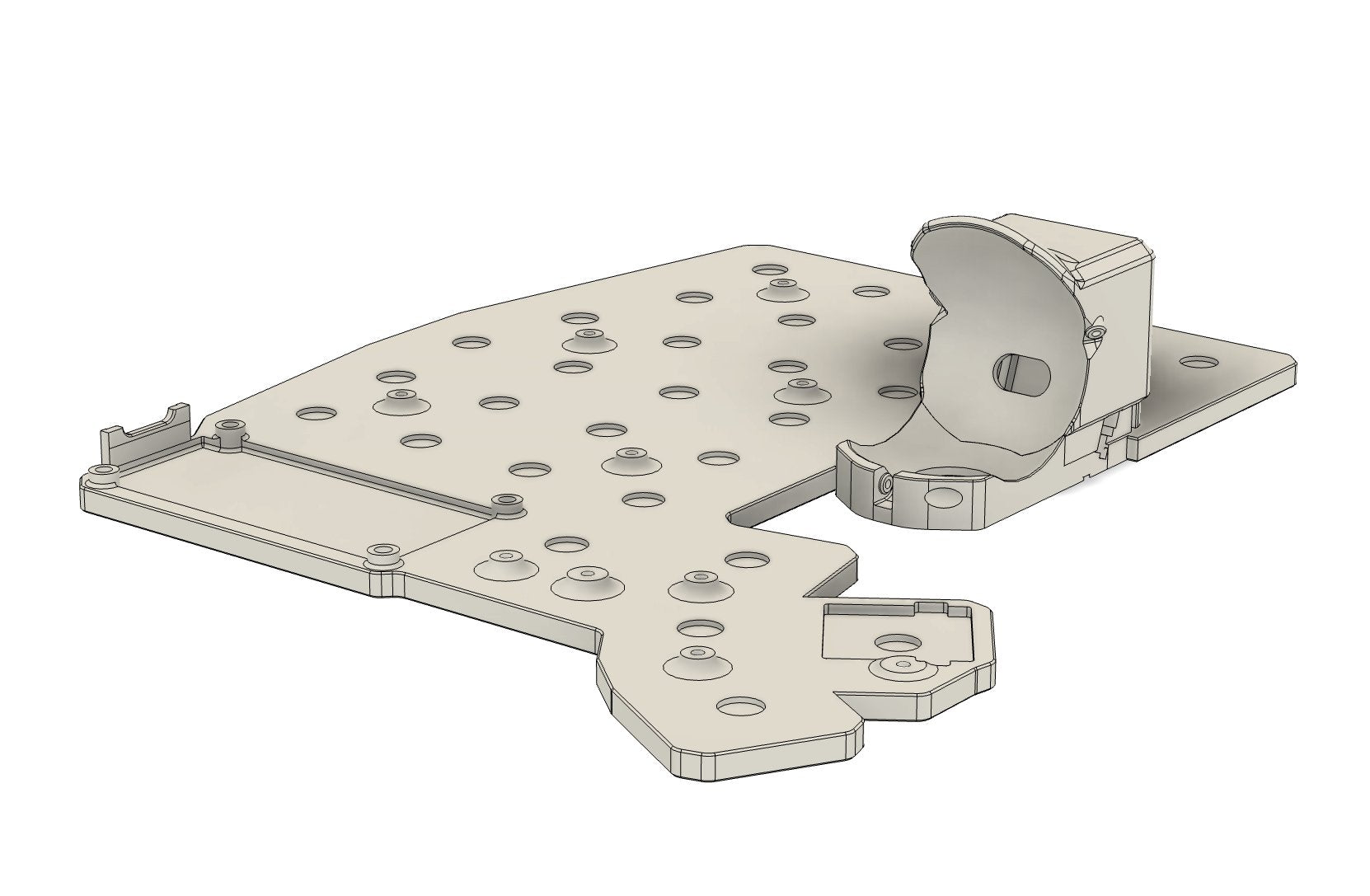

ベアリング仕様トラックボールケースデータ

https://github.com/mentako-ya/mtk64ebt/tree/main/casedata/rev3/ mtk64ebt_rev3_ballBearingCase_RH.3mf mtk64ebt_rev3_bodyBallBeringBottmn_RH.3mf
