トラックボール＆ロータリーエンコーダー付きBluetooth接続自作キーボード
親指操作の34mmトラックボールとロータリーエンコーダーを搭載した分割式キーボードです。
ワイヤレス接続（Bluetooth / 専用ドングル）によりケーブルの煩わしさから解放されます。USB有線接続も可能です。
キーボード本体のはんだ付けとケースの組み立てが完了している半完成キットです。
キースイッチとキーキャップ、トラックボールを取り付けるだけで、すぐに使用を開始することができます。

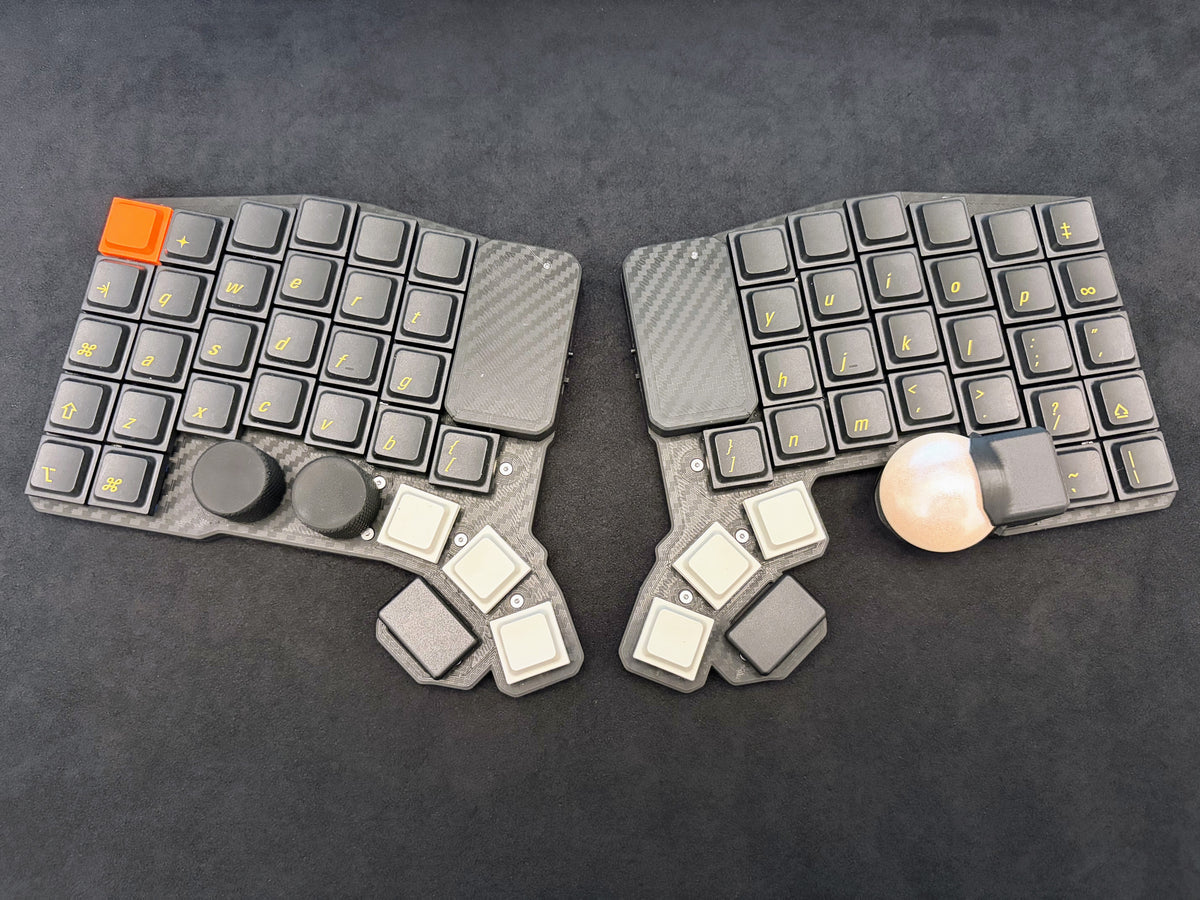

本商品はキーボード本体のみの「ベーシックセット」です。
拡張パーツ一式（ベアリング仕様トラックボールケース、ドングル用ケース2種、フットスイッチ拡張キット、フットスイッチ無線化モジュール基板）をあらかじめ同梱した「mtk64ebt (Rev.4) フルセット」もご用意しています。
左ボール仕様は受注生産となります。
注文時にケースカラーをご指定ください。
ファームウェア、使用方法、補修・カスタム用3DケースデータなどはGitHubをご参照ください。
https://github.com/mentako-ya/mtk64ebt
主な特徴
■ 移行コストが低い「60%キーボード相当（62キー+2プッシュボタン）」配列
独立した数字キー・記号キーを備えた60%キーボード相当のキー数を確保しているため、小型分割キーボードで課題になりやすい頻繁なレイヤー切り替えが不要です。一般的なキーボードからスムーズに移行でき、プログラミングやコンテンツ制作でも即戦力としてお使いいただけます。

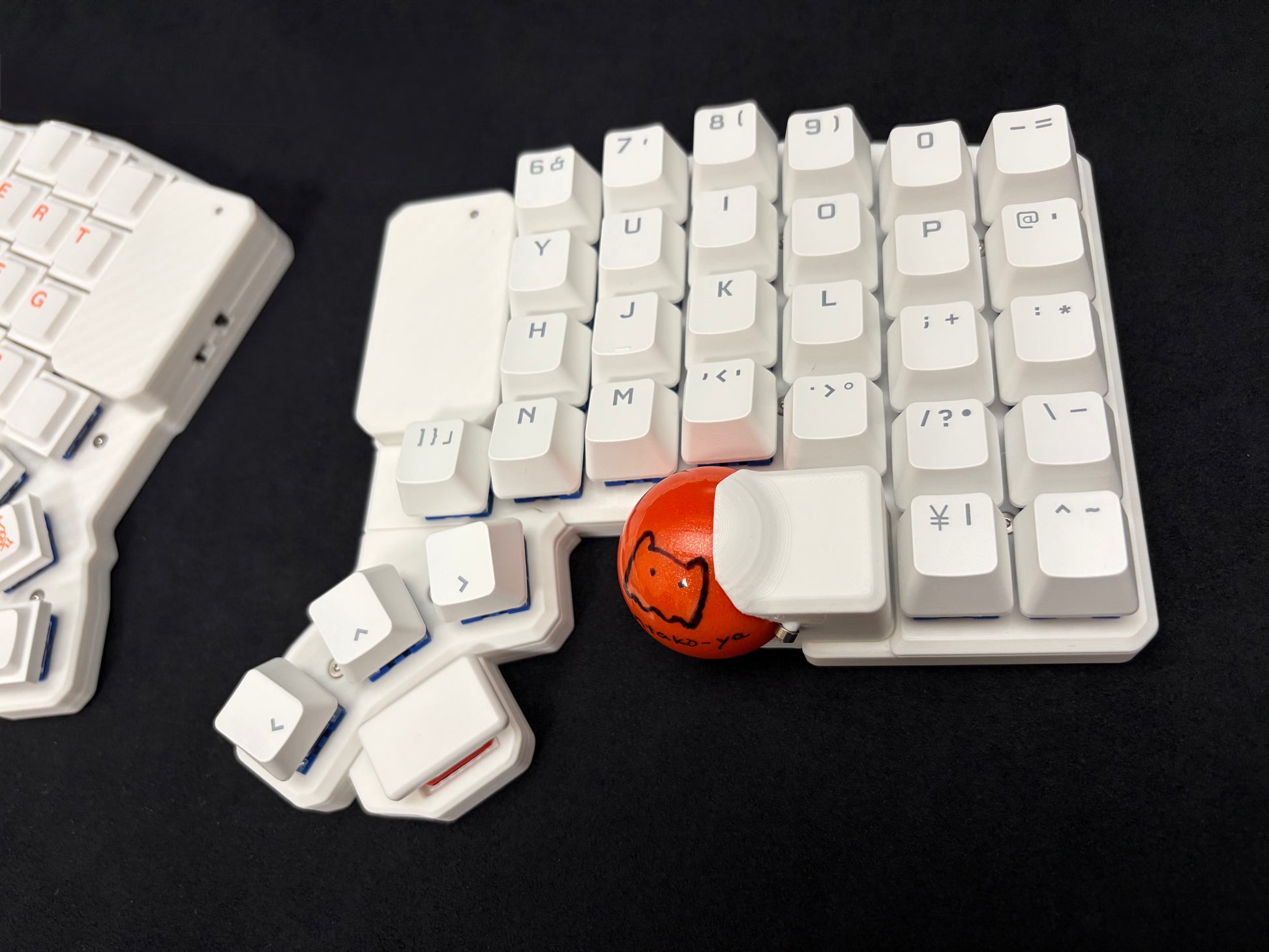

■ 34mmトラックボール × PAW3222センサーによる業務利用に耐える高精度
トラックボールはPerixxの34mmトラックボールを使用します。
センサーには高精度・低消費電力な PixArt PAW3222 を採用し、USB接続時および専用ドングル（Nordic ESB通信）使用時は 900Hz〜（理論値1000Hz）、Bluetooth接続時は 100Hz〜（理論値133Hz） の高ポーリングレートで、業務利用に耐える滑らかで精密な操作が可能です。
-
低くオフセットしたケース＆20度傾斜センサー：トラックボールケースをより低い位置にオフセットし、底面もフラット化して全体の高さを抑えています。さらに小型化したセンサー基板の取り付け角度を20度に設定したことで、キー操作時に干渉しにくく、テンティングなしでも快適に操作できます。
-
キー操作によるリアルタイム動作変更：ファームウェア書き換えなしで、手元のキー操作で以下の設定をリアルタイムに変更できます。
-
CPI切り替え：608〜4826cpiの16段階でポインター速度を調整
-
Auto Mouse Layer ON/OFF切替：トラックボール操作時にレイヤー6（自動マウスレイヤー）へ自動遷移する機能の有効 / 無効を切替
-
スクロール方向の切り替え：レイヤー3（スクロールモード）での上下スクロール方向（通常 ⇔ 反転 / ナチュラルスクロール）を切替

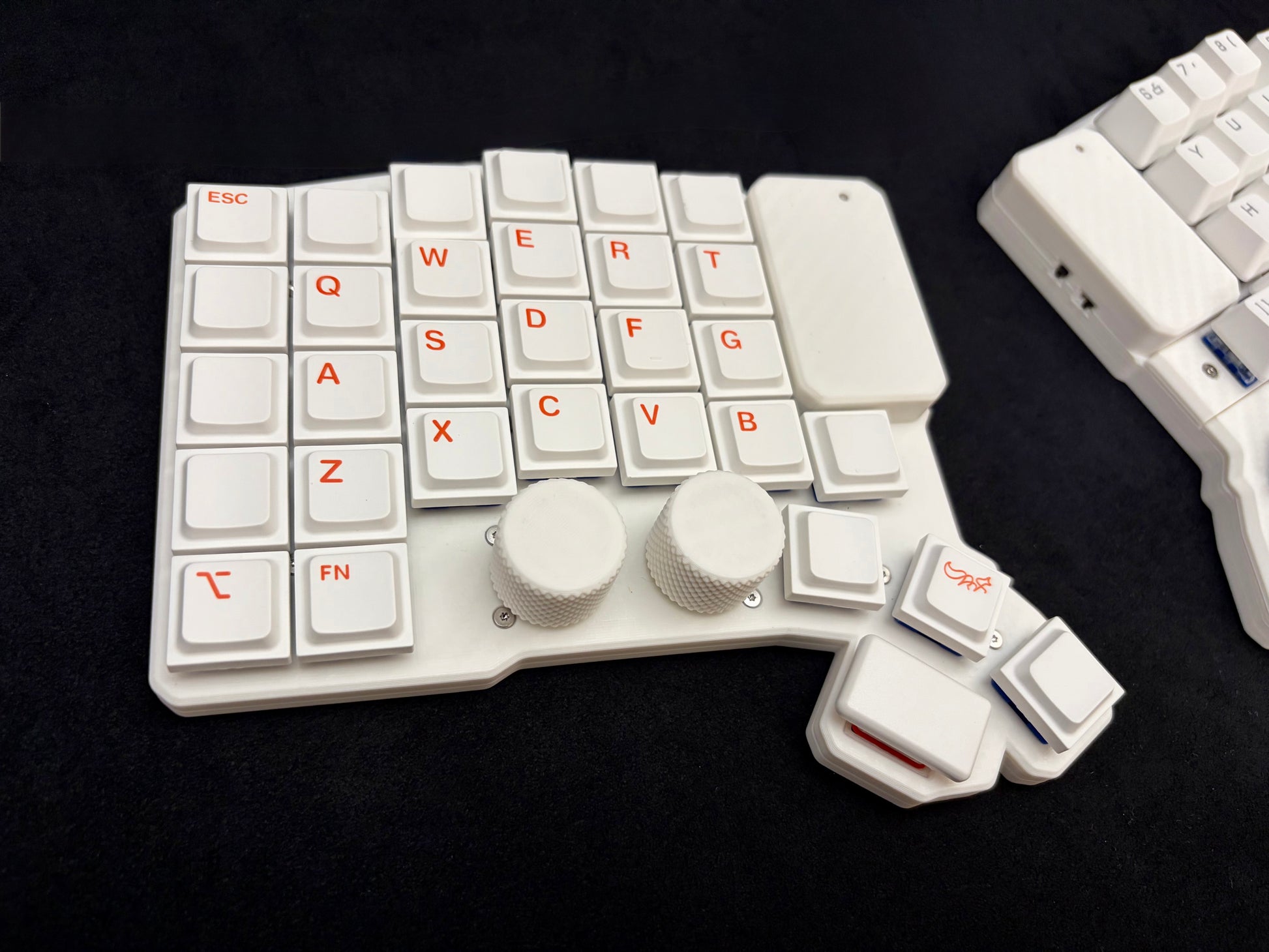

■ 軽い操作感の「Alps Alpine製 低背ロータリーエンコーダー」
Alps Alpineの新型低背エンコーダーを採用しています。回転・プッシュクリックともに軽い操作感で、しっかりとした感触で気持ちよく直感的に操作できます。エンコーダーノブも極力低く、キー操作時に干渉しにくいよう設計しています。
キーマッピング
ZMK Studioを使用して、キーマッピングを簡単に変更することができます。
アプリ版のZMK Studioを使用すると、無線接続でキーマップの変更が可能です。
キースイッチ
キースイッチはChoc v1/v2/MX互換スイッチに対応しており、全キーロープロファイル化が可能です。
ChocV2は最近販売されているサイレントタイプやPOM素材タイプなど、FIXピンがないタイプのものを使用します。
MX互換スイッチを使用する場合、トッププレートを取り付けた状態（出荷時状態）でご使用ください。

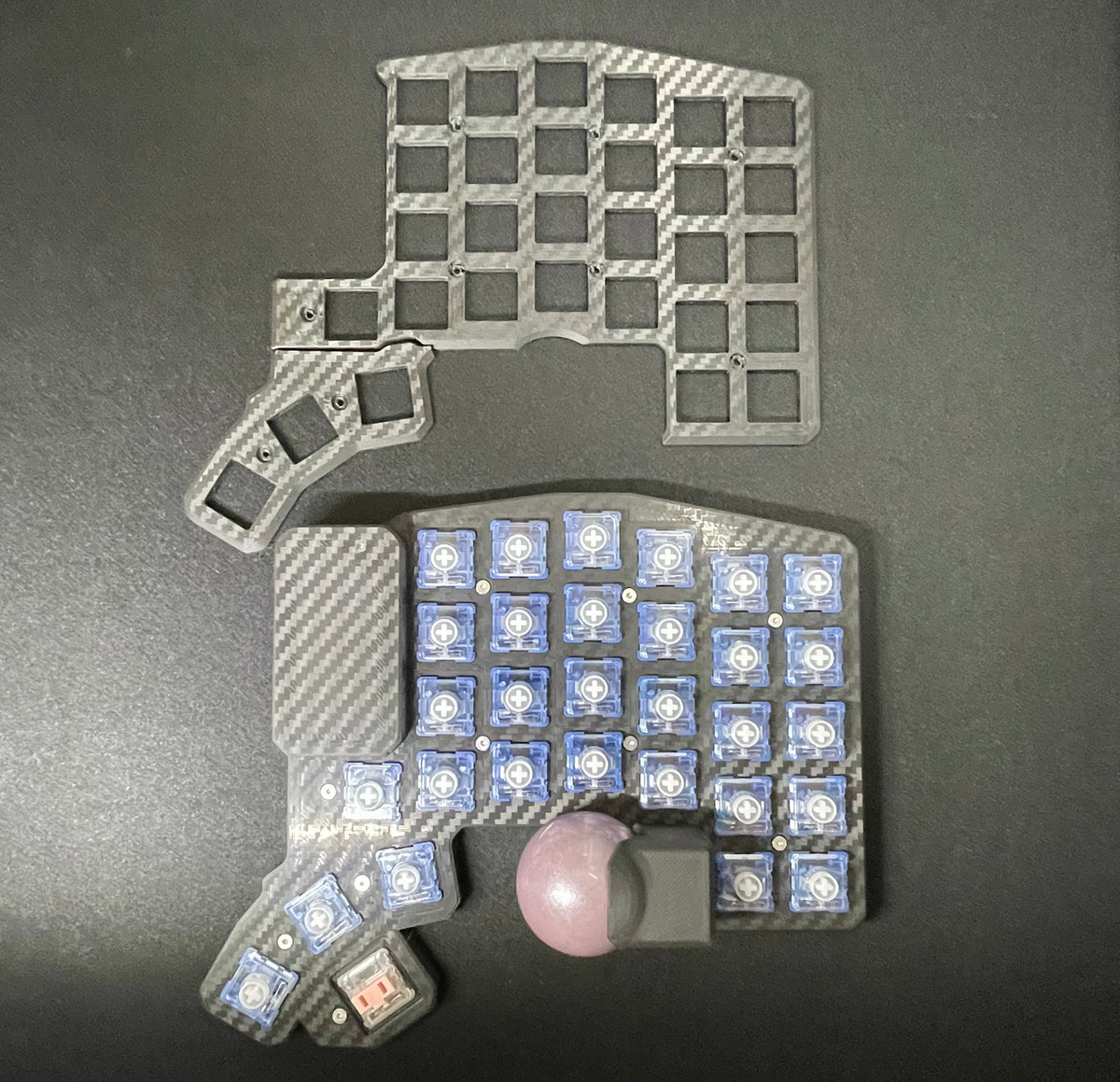

トッププレートは本体部分と親指部分を分割してあるので、親指のみロープロファイルにすることも可能です。
親指先端の追加キーはロープロファイル専用で、他のキーより低くオフセットされています。
ロープロファイルで使用する場合の組み替えについて
ロープロファイルのキーを使用する場合、トッププレートを外してロープロファイルキーを取り付けてください。
トッププレートを固定しているネジを取り外すために、T5ドライバーが必要です。
アネックス(ANEX) ドライバー ヘクスローブ T5x50 穴なし No.6300
トッププレートを外した場合は元々ついていた8mmのネジは使用せず、小袋に入っている6mmのネジを使用してケースを固定してください。
ネジは非常に舐めやすいので締め込まないでください。ネジの皿がケース上面に接触していれば十分です。それ以上締め込むとネジ穴が壊れます。
ネジ穴が壊れた場合、ゴム系の接着剤をネジの先端に付けて固定してください。
スコッチ 超強力接着剤 プレミアゴールド スーパー多用途2 ブラック 20g
キーボードの分解、修理を行う場合、こちらの組み立て動画を参考にしてください。
本体ケース
ケースはすべて3Dプリント製で、部品の形状に合わせて隙間が少なくなるよう内部を立体的に設計しています。
一般的なPCBでサンドイッチする構造の自作キーボードと比較すると、ケース内での反響が少なく打鍵音が抑えられています。
ケースデータはGitHubにて公開しています。ご自身で補修部品の作成・発注が可能です。
https://github.com/mentako-ya/mtk64ebt
拡張オプション（別売）
用途に合わせて以下の拡張オプションを追加いただけます。
よりスムーズなトラックボール操作を求める方向けのベアリング仕様トラックボールケースです。
別途ベアリング（ミネベアミスミ DDL-415ZZ）とネジ（M1.4-0.3 6mm）が必要です。ケースデータはGitHubでも公開しています。
専用ドングル（Nordic ESB通信）による超低遅延・低消費電力な無線接続が可能になる組立済み完成品です。OLED画面でレイヤーやバッテリー残量、CPIなどを手元で確認できます。
フットスイッチを無線接続で追加するための無線化ユニットです。Seeed Studio XIAO BLEのはんだ付けとリチウムポリマーバッテリーの取り付けまで完了した組み立て済み完成品としてお届けします。
市販のフットスイッチ等をmtk64ebtのフットスイッチとして使用するための拡張基板キットです（ご自身でのはんだ付け・加工が必要です）。組み立て・使用方法はこちらの動画をご参照ください。
詳細はGitHubをご確認ください。
https://github.com/mentako-ya/mtk64ebt
バッテリーの取り扱いと安全に関するご注意
本製品は無線駆動用にリチウムポリマーバッテリーを使用しています（バッテリーを取り外し、USB給電のみで使用することも可能です）。安全にご使用いただくため、以下の点をお守りください。
- バッテリー駆動時および充電時は本体側面の電源スイッチをONにし、不使用時はOFFにしてください。
- 強い衝撃や圧力、高温環境での使用・保管を避け、充電は周囲に可燃物のない目の届く場所で行ってください。
- 万が一、バッテリーの膨張や異常な発熱などが見られた場合は、直ちに使用を中止してください。
- 出荷時に動作確認を行っており、万が一の製造上の欠陥に備えて生産物賠償責任保険（PL保険）に加入しておりますが、分解・改造・不適切な取り扱いなど、お客様の誤使用や過失に起因する事故・損害につきましては責任を負いかねます。
保証について
本商品は自作キーボードキットの半完成品です。
組み立てに失敗した場合や使用中に発生した不具合などについて、保証はありませんが、修理方法などはご相談ください。
初期不良については、商品到着後１週間以内にご連絡ください。
外装、基板の仕上がりなど、一点ごとに異なります。
メーカー製キーボードのような完成品ではありませんのでご承知ください。
